レーザーDIY：手作り壁付けトイレプレート 作り方
レーザー加工で大型車ナンバープレートサイズの壁付けトイレプレートを製作。材料選びからカット、塗装、組み立てまでの全工程。
目次
昨年末、義理妹の依頼で『壁付けトイレプレート』を作成しました。『倉庫内のトイレに案内を表示して来訪者が場所が分かるようにしたい』『遠目にも見えるように大型車のナンバープレートサイズが良い』との希望。材料・機材・道具・作業工程などを備忘録としてまとめてみました。
大型車のナンバープレートサイズ
縦22cm 横44cm
材料
ホームセンターへ行くと、近いサイズのカラーボードを発見。在庫２種類のうち、白いビンテージ加工のカラーボードが気に入り、そのカラーボードをベースに、その他の材料を購入。
| 材料 | 個数 | 用途 |
|---|---|---|
| カラーボード （ビンテージCB 厚18mm ホワイト 450X200） | 1 | トイレプレートのベース |
| 板材 | 1 | イラスト・文字用 |
| オイルステイン 300ml マホガニ | 1 | イラスト・文字用 |
| アクリルスプレー（色：クリア ツヤ消し） | 1 | イラスト・文字用 |
| ボンド クイック５ 80g | 1 | イラスト・文字の貼り付け用 |
| 亜鉛黒 プレース棚受 60 | 1 | 壁への固定用 |
| 亜鉛黒 プレース棚受 120 | 1 | 壁への固定用 |
| 六角フランジタッピング 4X25 | 1 | 壁への固定用 |

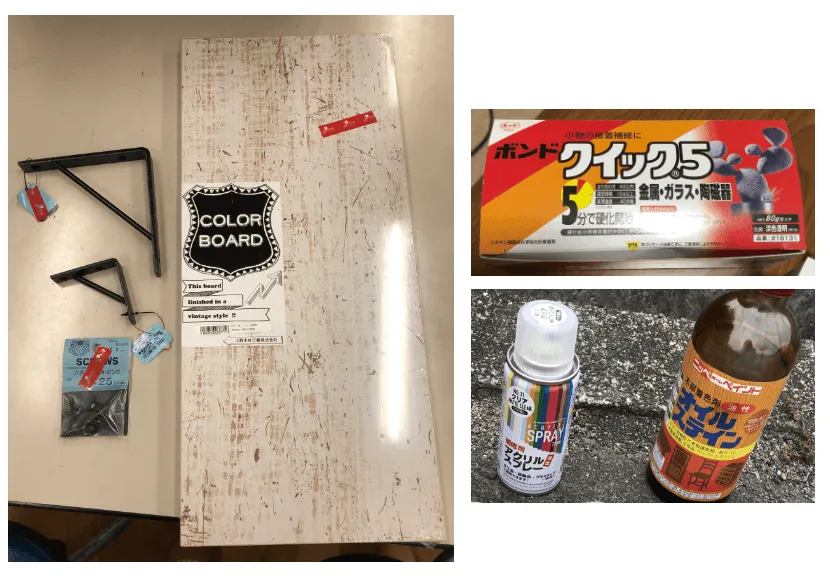

購入材料の写真
（※イラスト用の板材は撮り忘れ）
機材・道具
※この記事は2021年に作成されたものです。現在FabLabで使用している機材とは異なる場合があります。
- FABOOL Laser CO2（CO2レーザー加工機）
- ウェス（ボロ布など）
- 手袋
現在使用可能な機材については機材一覧をご確認ください。
作業工程
STEP 1: サイズ確認
希望イラスト・文字サイズを確認
STEP 2: データ作成
ソフト：Illustrator

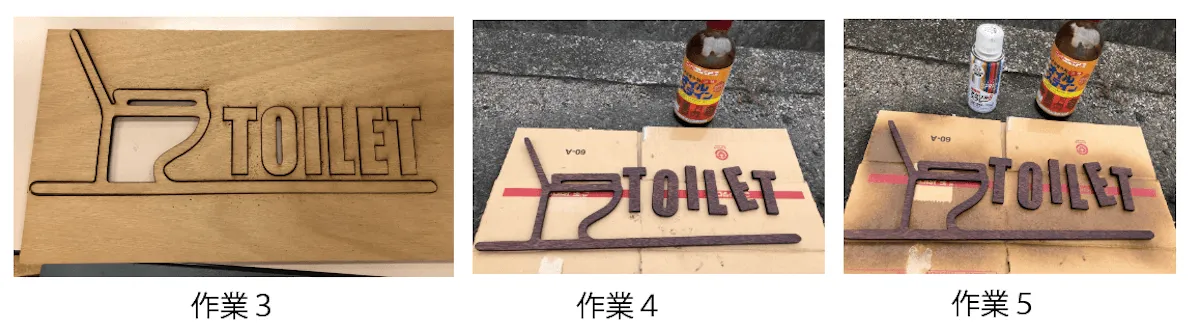

STEP 3: レーザーカット
レーザー加工機で切り抜き
STEP 4: 塗装
※塗装色：マホガニ。何度か重ね塗り。 ※道具：ウェス・手袋
STEP 5: コーティング
※湿気対策/屋外と同じ環境のため
STEP 6: 貼り付け
ボンド（クイック５）でカラーボードに貼り付け
STEP 7: 壁への取り付け
トイレ改装中の業者さんに依頼

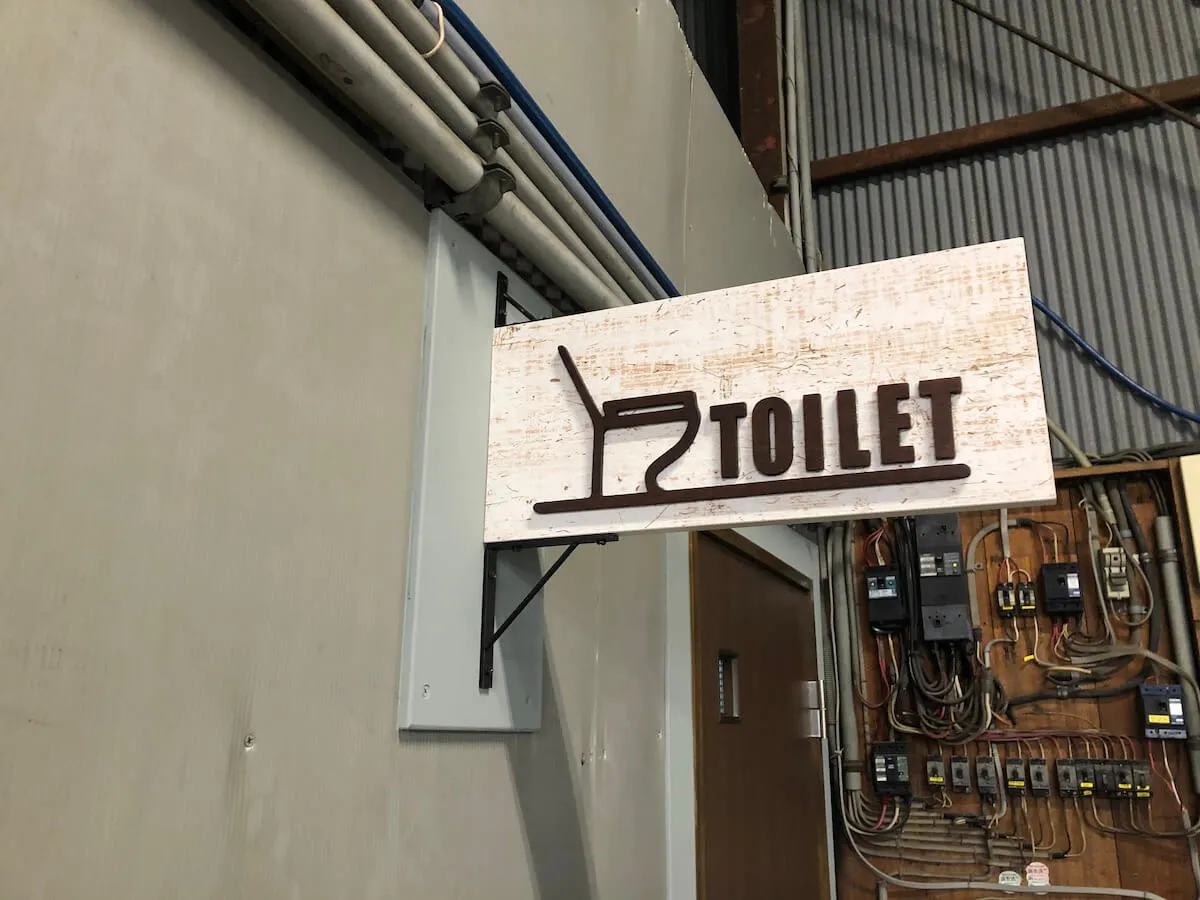

完成品
以上で、完成！
まとめ・感想（反省）
- この壁付けトイレプレートが私の初作品。
- 完成イメージが無ければ、材料から決めることはアリだと思った。
- 見る距離によって見え方に違いがあるので、物によっては近距離や遠距離からも確認した方がいいと思いました。
- レーザー加工機やIllustratorの操作を覚えながら作らせてもらうことは義理妹に相談し了承済だったが、工数期間をもう少し短縮できなかったか反省している。納期ギリギリになったので、申し訳なかった。
- 義理妹に完成品の出来を喜んでもらえたのが、何より嬉しかった。
- トイレ改装中の業者さんから、出来栄えを褒められ、売るするとしたらいくら？と金額を聞かれたのが、商品として認められたようで嬉しかった。（ちなみに、まだ作成依頼はない。。。）
