【2025年版】CO₂レーザー加工初心者必見！ベクターとラスターの違いと失敗しないデータ作成方法

レーザー加工を始めたばかりの方が必ず直面する「ベクターとラスターの違い」。言葉では理解していても、実際のデータ作成や加工で躓くことは少なくありません。

この記事では、私自身が実際に失敗して学んだ経験をもとに、ベクターとラスターの違いだけでなく、初心者がやりがちな失敗例や無料ソフトInkscapeでのデータ作成のコツまで解説します。

📌 この記事の対象 この記事は CO₂レーザー加工機（40W〜80W程度のホビー機） を想定しています。ファイバーレーザーやダイオードレーザーでは一部の仕様が異なる場合があります。

📖 用語の定義 この記事では以下のように用語を区別しています：

• ベクター形式／ラスター形式：データの保存形式（SVG、PNG など）
• ベクター加工／ラスター加工：レーザー加工機における加工方法（パスに沿った照射 vs. 面全体をスキャン）

ベクター形式とラスター形式の基礎知識

画像形式（ベクターとラスター）は、それぞれ違う特徴を持つため、自分の作品により最適のデータ形式を選ぶ必要があります。

レーザー加工におけるベクターとラスターの違い

レーザー加工機では、ベクターとラスターで加工方法が大きく異なります。自分が希望するレーザー加工内容により、最適の形式を選ぶ必要があります。

レーザーヘッドの動きを理解する

ベクターとラスターの違いを理解する上で、レーザーヘッドの動きを知ることは非常に重要です。

	ベクター加工	ラスター加工
動き方	連続してレーザー照射しながら、パスに沿って動く	左右に動きながら、１ピクセルずつスポット照射

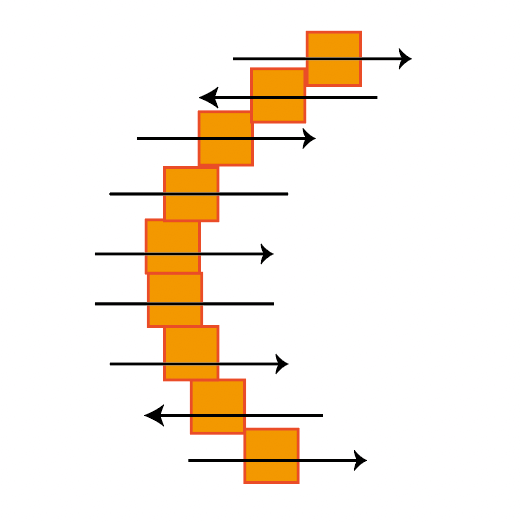

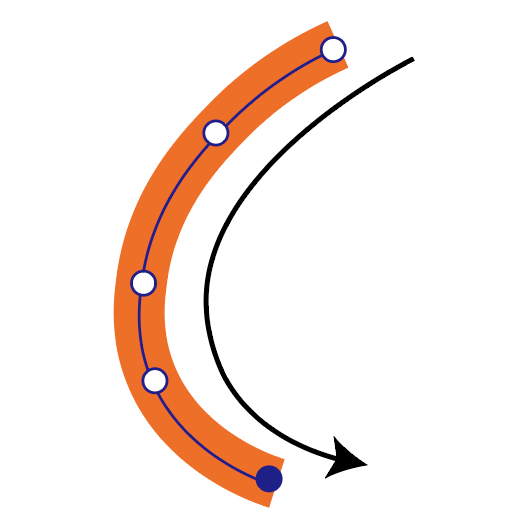

線の加工イメージ

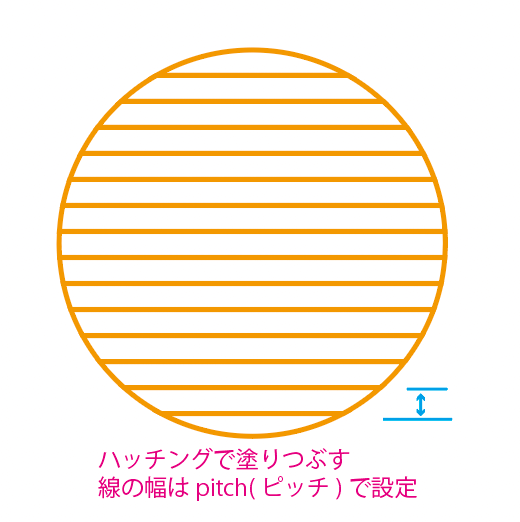

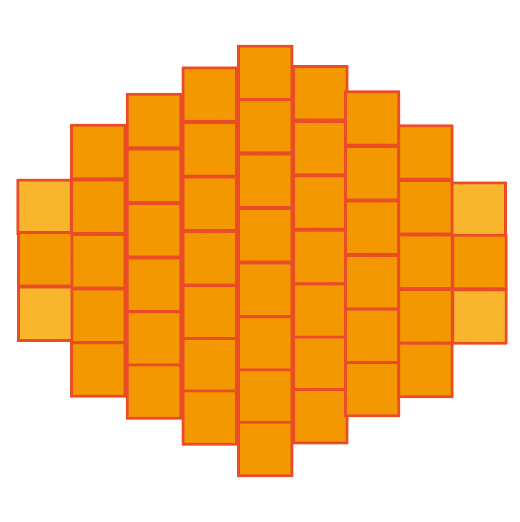

図形（塗りつぶし）の加工イメージ

ベクター加工はパスの始点から終点まで一筆書きのように動き、効率的で加工時間が短いのが特徴です。ラスター加工は常に左から右に往復運動し、全面をスキャンするため時間がかかります。

初心者がやりがちな失敗例5選

実際に私が経験した、または多くの初心者が陥る失敗例を紹介します。これを知っておくだけで、多くのトラブルを回避できます。

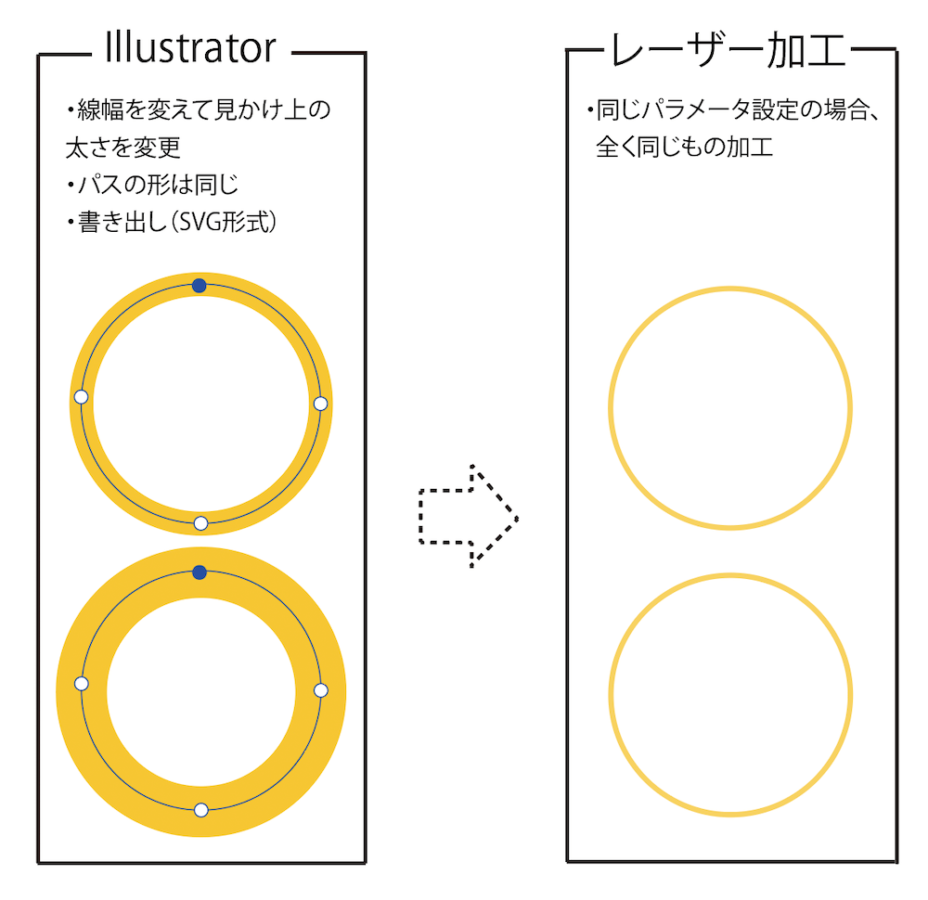

① 線幅を変えれば加工が太くなると思い込む【最重要】

これが私が最初にした最大の勘違いです。

• 間違った認識：「ドローソフトで線幅を太くすれば、レーザー加工も太くなる」
• 正しい理解：ベクター加工では、レーザーはパス（線の中心）に沿って設定したパラメータ通りに出力されます。線幅を変えて見かけ上の太さを変えても、実際の加工幅（kerf：切断幅）は変わりません。 加工幅はレーザーの出力・速度・焦点・素材によって決まります。

• 解決策：太い線を作りたい場合は、パスを複数本並べるか、アウトライン化する。レーザーの出力パワーや速度で調整する。

② 重複パス（ダブルライン）の見逃し【危険】

• 同じ場所に複数のパスが重なっていると、レーザーが同じ箇所を2回以上加工します。これにより素材が焦げる・焼ける、最悪の場合、発火の危険性があります。

• 確認方法（Inkscape）：全てを選択（Ctrl + A）→ 表示 → 表示モード → アウトライン（Ctrl + 5）→ 重なっているパスがないか目視確認

③ 線が細すぎる・間隔が狭すぎる

参考値（一般的な40W〜80W CO₂レーザーの目安）：

• 最小線幅：0.3mm以上（レーザービーム幅が約0.3mm）
• 最小間隔：0.7mm以上推奨
• 素材の蒸発：約0.2mm程度の幅が蒸発する

⚠ 重要：これらの数値は機種・出力・素材・集光レンズによって大きく変わります。必ずテストカットで確認してください。

データ上で1mm間隔の線を描いても、実際の加工では約0.8mmの間隔になることがあります（0.2mm分が蒸発）。

④ テキストのパス化（アウトライン化）を忘れる

• テキストをパス化せずにデータを渡すと、レーザー加工機側にそのフォントがない場合、別のフォントに置き換わったり、文字の形が崩れたりします。

• Inkscapeでのパス化手順：テキストを選択 → パス → オブジェクトをパスへ（Shift + Ctrl + C）

• 注意：パス化すると文字編集ができなくなるため、必ずバックアップを取る。パス化前に誤字脱字がないか必ず確認。

⑤ ラスターとベクターの混在による失敗

• 切断（カット）にはベクターパスが必須です。画像の線はラスターデータなので切断できません。混在させる場合は、それぞれのレイヤーや色を明確に分けます。

無料で使えるデータ作成ソフト

レーザー加工用のデータを作成するには、専用のソフトウェアが必要です。以下、無料で使える代表的なソフトをご紹介します。

選び方のポイント：

• カット・切断が必要 → Inkscape（必須）
• 写真彫刻 → GIMP または Krita
• 手描き風デザイン → Krita

いずれも日本語に対応しており、オンラインに多くのチュートリアルがあるため、初心者でも学びやすいソフトです。

Inkscapeでのデータ作成のポイント

ここからは、Inkscapeを使った具体的なデータ作成方法を解説します。

基本設定

切断用の線：

• 線幅：0.1〜0.3mm
• 色：RGB赤（R: 255, G: 0, B: 0）
• 塗り：なし

彫刻用（ベクター）：

• 塗り：RGB黒（R: 0, G: 0, B: 0）
• 線：なし

💡 色設定について 多くのレーザー加工機では、色ごとに異なるパラメータ（出力・速度）を設定できます。赤は切断用、青や緑は彫刻用、黒はラスター彫刻用と色分けするのが一般的ですが、機種によって対応が異なります。お使いの機種のマニュアルで確認してください。

必須の操作

データ作成前のチェックリスト

• テキストはすべてパス化されているか
• 切断線は0.1〜0.3mmの線幅か
• 重複パスがないか（アウトライン表示で確認）
• 線と線の間隔は0.7mm以上あるか
• 切断用パスと彫刻用パスは色分けされているか
• SVG形式で保存されているか

推奨値一覧表

⚠ 注意：上記の数値は一般的なCO₂レーザー（40W〜80W）での目安です。実際の加工では機種・素材・パラメータ設定により大きく変わるため、必ずテストカットで確認してください。

まとめ

この記事で学んだこと

1. ベクターとラスターの違い：データ構造から加工方法まで
2. 初心者の5大失敗例：線幅の勘違い、重複パス、細すぎる線、パス化忘れ、形式の混在
3. レーザーヘッドの動き：ベクターは一筆書き、ラスターは往復スキャン
4. Inkscapeでのデータ作成方法：推奨値、チェックリスト、色分け設定

実際に加工してみて分かったこと

• 言葉や図で理解していても、実際に加工すると新たな発見がある
• 失敗から学ぶことが非常に多い
• データ作成時の小さな注意が、加工結果に大きく影響する
• レーザーヘッドの動きをイメージすることで、適切なデータ形式を選べる
• 無料のInkscapeでも十分にプロ品質のデータが作成できる

次のステップ

1. Inkscapeをダウンロードして実際に触ってみる
2. シンプルなデータを作成してみる（四角や円など）
3. テストカットで素材ごとのパラメータを把握する
4. より複雑なデザインに挑戦する

レーザー加工は試行錯誤の連続ですが、基本を押さえれば確実に上達します。Inkscapeという無料ツールがあれば、誰でも今日からレーザー加工用のデータ作成を始められます。
